데이터 경로와 제어 유닛

데이터 경로(Data Path)

데이터 경로는 프로세서 내에서 데이터가 이동하는 통로를 뜻한다.

프로세서 내에서 데이터가 이동하고 처리되는 구성 요소들과 이들 간의 연결을 말하며 데이터 경로는 컴퓨터가 명령어를 실행하는 과정에서 필요한 연산을 수행하고, 결과를 저장하는 데 사용된다. 레지스터, ALU, 다양한 버스 등으로 구성되어있으며 데이터 경로의 구성 요소와 연결 방식은 프로세서의 성능과 효율에 큰 영향을 미친다.

1. 레지스터

데이터 경로 내에서 데이터를 임시로 저장하는 작은 메모리이다.

레지스터는 데이터를 빠르게 처리할 수 있도록 돕고 ALU와 같은 다른 구성 요소들과 데이터를 교환한다.



2. 산술 논리 연산 장치(ALU, Arithmetic Logic Unit)

ALU는 데이터 경로에서 가장 중요한 연산을 수행하는 구성 요소이다. 산술 연산(덧셈, 뺄셈, 곱셈, 나눗셈 등) 및 논리 연산(AND, OR, NOT, XOR 등)을 처리한다.



3. 버스(Bus)

버스는 프로세서 내에서 레지스터, ALU, 메모리 등의 구성 요소들 간에 데이터를 전송하는 통로이다. 버스는 주로 데이터 버스, 주소 버스, 제어 버스로 구분된다.

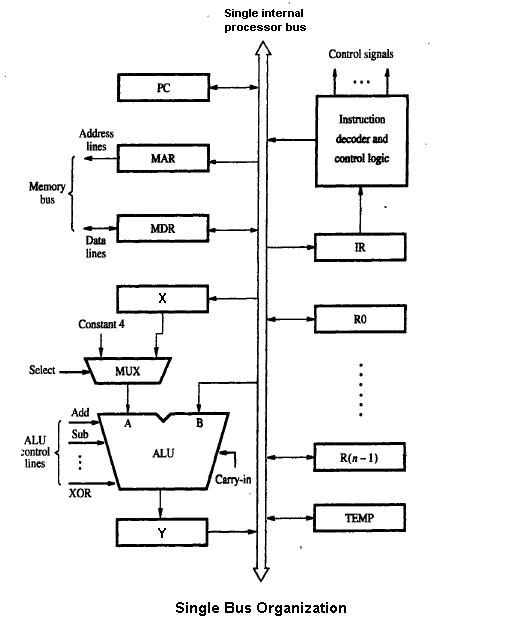

Data Path

데이터 경로 동작

1. 명령어 가져오기(Fetch)

    프로그램 카운터가 가리키는 메모리 위치에서 명령어를 가져온다.



2. 명령어 디코딩(Decode)

    제어 유닛이 가져온 명령어를 분석하여 해당 연산을 수행하는 데 필요한 제어 신호를 생성한다.



3. 피연산자 가져오기(Operand Fetch)

    디코딩된 명령어에 따라 필요한 피연산자를 레지스터 또는 메모리에서 가져온다.



4. 연산 수행(Execute)

    ALU가 피연산자를 사용하여 명령어에서 지정한 연산을 수행한다.



5. 결과 저장(Store)

    연산 결과를 레지스터 또는 메모리에 저장한다.



데이터 경로의 구성과 동작 방식은 프로세서의 성능과 효율성에 결정적인 영향을 미치기 때문에 효율적인 데이터 경로 설계를 통해 프로세서의 처리 속도를 높이고 전력 소모를 줄일 수 있다.

#파이프라이닝 #슈퍼스칼라 #VLIW(Very Long Instruction Word)

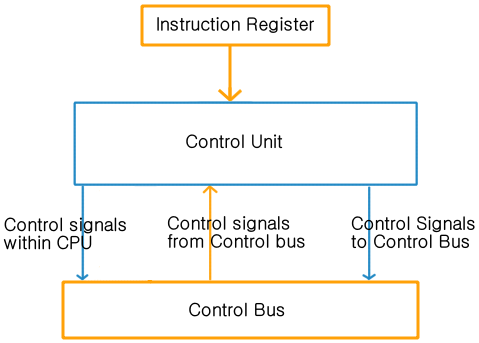

제어 유닛(Control Unit)

CPU 내에 위치하며 명령어를 해석하고 필요한 연산을 수행하기 위해 필요한 제어 신호를 생성하는 역할을 한다.

명령어 실행 과정에서 데이터 경로의 구성 요소들을 제어함으로써 프로세서의 전체 동작을 조율한다.

동작은 데이터 경로와 비슷한 단계를 거친다.



1. 명령어 가져오기(Fetch)



2. 명령어 디코딩(Decode)



3. 제어 신호 생성(Control Signal Generation)

디코딩된 명령어를 기반으로 데이터 경로 내 구성 요소들을 제어하기 위한 신호를 생성한다. 이 신호들은 레지스터,    ALU, 메모리 등과 같은 구성 요소들을 제어하여 명령어를 실행하는 데 필요한 동작을 수행하도록 한다.



제어 유닛은 명령어 집합 구조(ISA)를 기반으로 작동하며 ISA에 따라 다양한 연산들을 처리할 수 있다. 일반적으로 제어 유닛은 하드웨어 또는 마이크로프로그램 방식으로 구현된다.



하드웨어 제어 유닛

디코딩 논리 회로를 사용하여 명령어를 직접 해석하고 제어 신호를 생성하는 방식이다.

이 방식은 빠른 처리 속도를 가지지만 회로 복잡성이 높고 유연성이 떨어진다.



마이크로프로그램 제어 유닛

명령어를 해석하고 제어 신호를 생성하기 위해 내부적으로 사용하는 작은 프로그램인 마이크로코드를 실행하는 방식이다. 회로 설계가 단순하고 유연하지만 처리 속도가 하드웨어 제어 유닛에 비해 상대적으로 느리다.
